Как подключить варочную панель AEG: пошаговая инструкция от сервисного техника

Евгений Выговский

Автор

Стаж работы: более 10 лет

Специализация: ремонт кофемашин, стиральных машин, посудомоечных машин, сушильных машин

Почему самостоятельное подключение может стать фатальной ошибкой

В сервис регулярно поступают варочные панели AEG с одним диагнозом — «после подключения не работает». И в 90% случаев виноват не заводской брак, а грубейшие ошибки при монтаже. Самая частая — неправильное подключение фаз, из-за которого сгорает электронный модуль управления. Его замена стоит 40-60% от цены новой панели.

Варочная панель AEG — это не чайник, который можно воткнуть в первую попавшуюся розетку. Это мощный электроприбор (от 3.5 до 11 кВт), требующий отдельной линии от щитка. Попытка подключить его в обычную розетку через переходник гарантированно приведет к:

1. Расплавлению розетки и вилки
2. Оплавлению изоляции проводки в стене
3. Короткому замыканию и пожару
4. Потере гарантии (AEG не ремонтирует технику, подключенную не по инструкции)

Совет мастера: Если у вас нет опыта электромонтажных работ, диплома электрика и соответствующего инструмента — даже не думайте делать это самостоятельно. Экономия в 2000-3000 рублей на вызове мастера может обернуться убытками в 30-40 тысяч на ремонте или новую панель. В этой инструкции я дам полную информацию, чтобы вы могли грамотно контролировать процесс, если пригласите специалиста, или сами выполнили работу, будучи уверенным электриком.

Что нужно подготовить: инструменты, материалы, разрешения

Перед походом в магазин или началом работ откройте инструкцию к вашей конкретной модели. Модель указана на шильдике (наклейке) на коробке или на задней стенке панели. Скачайте мануал с официального сайта AEG, если бумажного нет.

Обязательные инструменты:

1. Индикаторная отвертка или мультиметр
2. Набор отверток (крестообразные PH2, плоские)
3. Электромонтажный нож или стриппер для зачистки проводов
4. Кримпер (обжимные клещи) для наконечников НШВИ
5. Кусачки-бокорезы
6. Рулетка, карандаш
7. Электролобзик с пилкой по дереву/ламинату (для выреза отверстия)
8. Силовой кабель 3×4 мм² или 5×2.5 мм² (длину считайте от щитка до панели + запас 1 м)
9. Наконечники НШВИ (гильзы) для многожильного кабеля
10. Термоусадочные трубки или изолента
11. Монтажная пена или силиконовый герметик

Что проверить до начала работ:

1. Автомат в щитке: отдельный, на 25-32А для однофазной сети, или 16-20А на фазу для трехфазной
2. УЗО или дифавтомат: обязательны, номинал 25-32А/30мА
3. Сечение проводки от щитка: медь не менее 4 мм² для однофазной, 2.5 мм² на фазу для трехфазной
4. Столешница: толщина от 28 до 60 мм (стандарт — 38 мм), материал, выдерживающий температуру

Юридический момент: В многоквартирных домах подключение оборудования мощнее 3.5 кВт часто требует уведомления управляющей компании. Особенно если у вас старая проводка. Фактически, вы берете на себя ответственность за возможные последствия.

Разбираемся с типами подключения: однофазное, двухфазное, трехфазное

Здесь больше всего ошибок. Варочные панели AEG среднего и высшего ценового диапазона обычно поддерживают все три схемы. Бюджетные модели — только однофазное. Смотрите инструкцию и клеммную колодку.

Как определить, какая сеть у вас:

• Загляните в электрощиток. Если стоят однополюсные автоматы (узкие) — у вас однофазная сеть (220В). Если трехполюсные (широкие) — трехфазная (380В).
• В многоквартирных домах чаще всего однофазная сеть. В частных домах может быть трехфазная.

Схемы подключения (общая логика):

1. Однофазное (230В): Самый частый вариант. На клеммной колодке панели AEG обычно 5 клемм: L1, L2, L3, N, и значок заземления (⏚ или PE). При однофазном подключении устанавливаем перемычки между клеммами L1, L2, L3. Эти перемычки идут в комплекте (медные пластинки). Фазный провод (обычно коричневый) подключаем на любую из клемм L (с перемычкой он разведет фазу на все). Ноль (синий) — на N. Землю (желто-зеленый) — на PE.
2. Двухфазное (400В между фазами): Встречается редко. Перемычка ставится только между L1 и L2. Фаза 1 — на L1, фаза 2 — на L3, ноль и земля — как обычно.
3. Трехфазное (400В между фазами): Перемычки не ставим совсем. Фаза 1 — на L1, фаза 2 — на L2, фаза 3 — на L3. Ноль и земля — на свои места.

Совет мастера: Сфотографируйте на телефон клеммную колодку и схему из инструкции ДО того, как что-либо откручивать. Это ваш главный ориентир. Перепутать фазу и ноль на многих современных панелях чревато мгновенным выходом электроники из строя.

Шаг 1: Вскрытие клеммной коробки и изучение схемы

1. Переверните панель лицевой стороной вниз на мягкую поверхность (картон, одеяло).

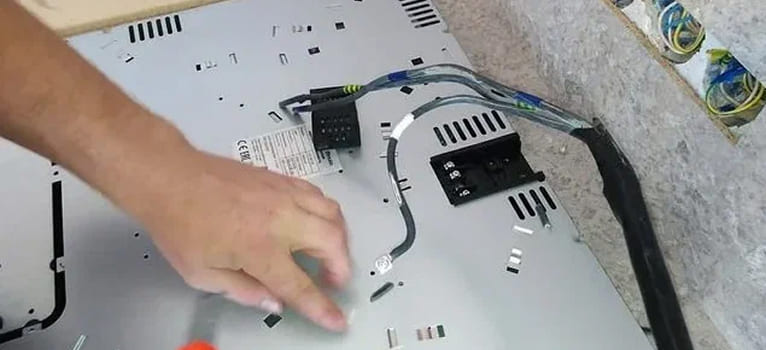

2. Найдите на задней стороне прямоугольную пластиковую крышку — это клеммная коробка.
3. Открутите один или два винта (часто они под фигурную отвертку Torx T20) и снимите крышку.
4. Перед вами предстанет клеммная колодка. Сверху на крышке или рядом всегда нанесена схема подключения (wiring diagram). Это ваша карта.
5. Сравните схему на панели со схемой в инструкции. Они должны совпадать.
6. Определите, какие клеммы у вас уже соединены заводскими перемычками, а какие свободны.

Важное замечание: У некоторых моделей AEG клеммная коробка находится не по центру, а сдвинута к краю. Убедитесь, что после установки панели к ней будет доступ для обслуживания (хотя бы со стороны настенного шкафа).

Шаг 2: Подготовка кабеля и установка клемм

1. Отключите автомат в щитке, питающий линию для варочной панели. Проверьте отсутствие напряжения индикаторной отверткой на концах кабеля в месте установки.
2. Зачистите конец силового кабеля: снимите общую изоляцию на 7-8 см.
3. Зачистите каждый проводник на 1-1.2 см.
4. Если кабель многожильный (а он должен быть таким для гибкости) — ОБЯЗАТЕЛЬНО обожмите концы наконечниками НШВИ. Многожильный провод под винтовой клеммой со временем расползается и обжимается неплотно, контакт ухудшается, место соединения начинает греться и подгорать. Это причина 50% пожаров из-за электроприборов.
5. Наденьте на каждый провод термоусадку на 2-3 см, обожмите наконечник, надвиньте термоусадку на место соединения и прогрейте феном или зажигалкой.

Совет мастера: Купите кабель с разноцветной изоляцией: коричневый/черный — фаза, синий — ноль, желто-зеленый — земля. Это исключит путаницу. Никогда не используйте для подключения панели провод ПУНП или алюминиевый кабель — это запрещено правилами ПУЭ и здравым смыслом.

Шаг 3: Подключение проводов к колодке панели

Это самый ответственный момент. Действуйте по схеме, найденной на шаге 1.

1. Сначала установите необходимые перемычки для вашего типа подключения (однофазное, двух- или трехфазное). Затяните винты на клеммах, куда будут вставляться перемычки.
2. Ослабьте винты на всех клеммах колодки, куда планируете заводить провода.

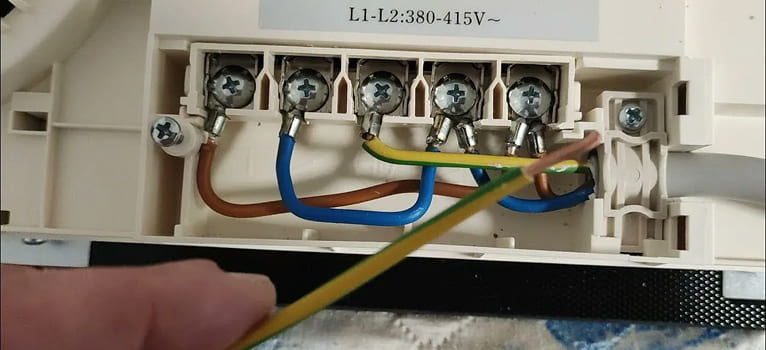

3. Вставьте подготовленные провода в соответствующие клеммы:

• Фаза(ы) — в L1 (или L1, L2, L3 в зависимости от схемы)
• Ноль (N) — в клемму N
• Земля (PE) — в клемму с значком заземления

Критическая проверка: Еще раз, провод к проводку, сверьте, куда вы что воткнули, со схемой. Попросите кого-нибудь перепроверить. Ошибка на этом этапе при подаче напряжения скорее всего будет фатальной для электроники.

Шаг 4: Установка панели в столешницу

1. По шаблону из комплекта (или по размерам, указанным в инструкции) разметьте и вырежьте отверстие в столешнице. Стандартный размер для 60-см панели — примерно 56×49 см, но ТОЧНЫЕ РАЗМЕРЫ ДАНЫ В ИНСТРУКЦИИ ВАШЕЙ МОДЕЛИ.
2. Края отверстия желательно обработать силиконовым герметиком для защиты от влаги.
3. С нижней стороны панели, по периметру, наклейте специальную уплотнительную ленту (обычно идет в комплекте). Она предотвратит попадание влаги и крошек под панель.
4. Аккуратно заведите кабель питания в подготовленное отверстие.
5. Вставьте панель в отверстие. Она должна сесть равномерно, без перекосов.
6. Снизу, по углам панели, вы найдете 4 монтажных кронштейна с винтами. Затягивая эти винты, вы прижмете панель к столешнице. Затягивайте диагонально и постепенно, чтобы не перекосить раму.

Совет мастера: Не выкидывайте обрезки столешницы после выпиливания отверстия. Если когда-нибудь решите поменять панель на другого размера, из этих обрезков можно будет аккуратно вклеить заглушку и перекрыть отверстие.

Шаг 5: Первый запуск и проверка функций

1. Убедитесь, что на панели нет посуды, посторонних предметов.
2. Включите автомат и УЗО в щитке.
3. На панели AEG обычно загорится светодиод или откликнется сенсор — это признак подачи питания.
4. Включите одну конфорку на минимальную мощность. Должен появиться индикатор нагрева.
5. Проверьте ВСЕ конфорки на разных уровнях мощности.
6. Проверьте работу дополнительных функций: бустер (если есть), блокировку панели, таймер.

Что должно насторожить:

• Посторонний запах (пластика, гари) от панели.
• Неравномерное свечение индикаторов.
• Конфорка включается не с первого раза или сама отключается.
• Срабатывает УЗО при включении панели.

При любом из этих симптомов немедленно отключите питание и вызывайте мастера.

Распространенные ошибки и их последствия

1. Подключение без перемычек при однофазной сети. В результате работает только часть конфорок, обычно 2 из 4. Остальные получают питание только при определенной комбинации включения.
2. Перепутаны ноль и земля. Опасно для жизни! Может привести к поражению током при прикосновении к корпусу панели или металлической посуде. Автомат может и не отключиться.
3. Слабая затяжка клемм. Место соединения греется, изоляция плавится, возможен пожар внутри коробки.
4. Использование алюминиевого кабеля. Алюминий имеет другое линейное расширение, чем медные клеммы. Со временем контакт ослабнет, начнет искрить и гореть.
5. Установка панели впритык к задней стенке. Необходим зазор минимум 5 см для охлаждения электроники. Перегрев сокращает срок службы в разы.

Когда точно нужно вызывать электрика

Вызывайте профессионала, если:

• У вас нет отдельной линии от щитка с нужным сечением кабеля.
• Вы не понимаете, какая у вас сеть (одно- или трехфазная).
• В щитке нет свободного места для установки отдельного автомата и УЗО.
• Вы боитесь работать под напряжением или не уверены в своих силах на 100%.
• Панель после подключения ведет себя странно (см. симптомы выше).

Помните: правильно подключенная варочная панель AEG прослужит вам 10-15 лет без проблем. Ошибки при монтаже сведут на нет всю надежность немецкой инженерии.
