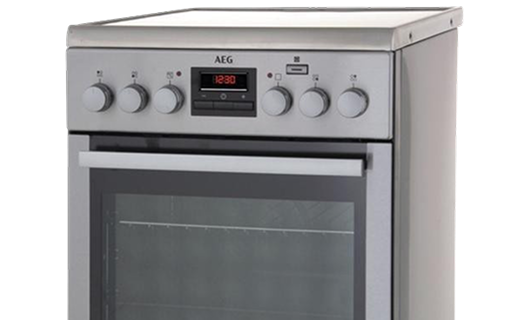

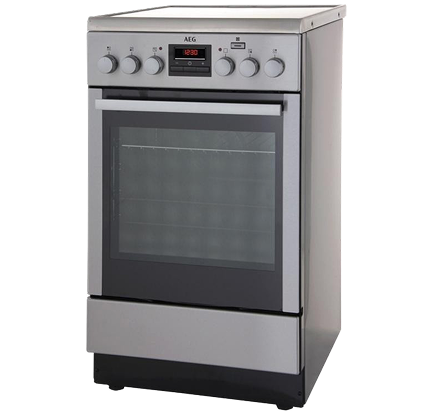

Электроплиты и варочные панели AEG — это мощное оборудование (от 6,5 до 7,8 кВт и выше), требующее строгого соблюдения правил устройства электроустановок (ПУЭ). Ошибки при подключении могут привести к короткому замыканию, пожару или выходу из строя дорогостоящей техники.
Наши специалисты выполняют установку в соответствии с техническим регламентом производителя AEG и нормами электробезопасности, с обязательной проверкой заземления, сечения кабеля и соответствия автоматического выключателя.
Требования к электропитанию
Отдельная линия питания
Для электроплит AEG обязательно требуется отдельная линия от распределительного щитка. Категорически запрещено подключать плиту через удлинители или тройники — это создает риск перегрева контактов и пожара.
Параметры линии:
- Напряжение: 220-230 В (однофазная сеть) или 380 В (трехфазная сеть)
- Автоматический выключатель: 32 А для мощности до 7 кВт, 40 А для мощности до 9 кВт
- УЗО (устройство защитного отключения): обязательно, с током утечки 30 мА
- Сечение кабеля:
- Для однофазного подключения (до 7 кВт) — медный кабель 3×6 мм²
- Для однофазного подключения (до 9 кВт) — медный кабель 3×10 мм²
- Для трехфазного подключения — медный кабель 5×2,5 мм²
Тип кабеля: рекомендуется ВВГ-нг-LS или NYM, не распространяющие горение.
Розетка или прямое подключение
Для мощных электроплит AEG предпочтительно прямое подключение через клеммную колодку — это надежнее и исключает нагрев контактов розетки. Если используется розетка, она должна быть силовой, на 32 А или 40 А, с заземлением.
Схемы подключения: выбираем правильную
В зависимости от типа электросети в вашем доме, подключение может выполняться по разным схемам. На клеммной колодке плиты AEG обычно есть 6 контактов, и правильная установка перемычек критически важна.
Однофазное подключение (220 В) — для квартир с одной фазой
Наиболее распространенный вариант. Устанавливаются перемычки, объединяющие все фазные контакты.
|
Контакт
|
Подключение
|
Цвет провода
|
|
1, 2, 3 (L1, L2, L3)
|
Фаза (перемычка)
|
Коричневый или черный
|
|
4, 5 (N)
|
Ноль (перемычка)
|
Синий
|
|
6 (PE)
|
Заземление
|
Желто-зеленый
|
Кабель: 3-жильный, сечение 6 или 10 мм².
Двухфазное подключение (220 В) — редко, но встречается
Используется в некоторых старых домах.
|
Контакт
|
Подключение
|
|
1
|
Фаза L1
|
|
2, 3
|
Фаза L2 (перемычка)
|
|
4, 5
|
Ноль (перемычка)
|
|
6
|
Заземление
|
Трехфазное подключение (380 В) — для частных домов с тремя фазами
|
Контакт
|
Подключение
|
|
1
|
Фаза L1
|
|
2
|
Фаза L2
|
|
3
|
Фаза L3
|
|
4, 5
|
Ноль (перемычка)
|
|
6
|
Заземление
|
Кабель: 5-жильный, сечение 2,5 мм².
Важно: Неправильная установка перемычек приведет к некорректной работе плиты или ее поломке. Если вы не уверены в схеме — доверьте подключение профессионалу.
Пошаговая инструкция по установке
Подготовка места
Плита или варочная панель устанавливается в подготовленную нишу. Важно обеспечить:
- Ровную поверхность — плита не должна качаться.
- Вентиляционный зазор — для встраиваемых моделей требуется зазор между столешницей и корпусом для циркуляции воздуха.
- Доступ к кабелю — после установки должна быть возможность отключить плиту от сети.
Монтаж и выравнивание
Корпус выставляется строго горизонтально с помощью строительного уровня. Регулировка производится вращением ножек. Правильно выставленная плита не качается при нажатии на углы.
Подключение кабеля к клеммной колодке
- Отключите питание на щитке.
- Снимите крышку клеммной колодки на задней панели плиты.
- Установите перемычки согласно схеме, соответствующей вашей сети.
- Зачистите концы кабеля на 10-12 мм.
- Подключите провода:
- Фаза(ы) — на контакты L
- Ноль — на контакты N
- Заземление — на контакт PE (желто-зеленый провод обязательно на заземление!)
- Надежно затяните винты клемм.
- Закройте крышку.
Подключение к сети
Подключите кабель к автоматическому выключателю в щитке. Если используется розетка, включите вилку. Никогда не включайте плиту через удлинитель.
Первый запуск и проверка
После включения питания:
- Нажмите кнопку питания — должен прозвучать звуковой сигнал.
- Проверьте включение каждой конфорки.
- Для индукционных моделей: поставьте подходящую посуду и проверьте нагрев.
- Убедитесь в отсутствии посторонних шумов.
Специфика индукционных варочных панелей AEG
Индукционные панели AEG работают по принципу электромагнитной индукции: катушка под стеклокерамикой создает магнитное поле, нагревающее непосредственно дно посуды, а не поверхность. Это обеспечивает высокую скорость нагрева и экономию энергии.
Технология PowerBoost
Функция PowerBoost временно увеличивает мощность конфорки до максимума, позволяя быстро вскипятить воду или разогреть сковороду. Активируется отдельной кнопкой на панели управления.
Индикатор остаточного тепла OptiHeat
После выключения конфорки на дисплее отображается уровень остаточного тепла (3 уровня — от высокой температуры до теплого состояния). Это функция безопасности, предупреждающая ожоги и позволяющая экономить энергию.
Технология Hob²Hood
Некоторые модели AEG оснащены функцией автоматического управления вытяжкой. Варочная панель по беспроводному каналу связывается с вытяжкой AEG, автоматически регулируя скорость вентиляции в зависимости от интенсивности готовки.
Требования к посуде для индукции
Обязательные условия :
- Дно посуды должно обладать ферромагнитными свойствами (к нему прилипает магнит)
- Материалы: чугун, сталь, эмалированная сталь, нержавеющая сталь, посуда с многослойным дном
- Дно должно быть толстым и идеально ровным
- Диаметр дна должен соответствовать размеру конфорки (минимум 70% площади зоны нагрева)
Не подходит: алюминий, медь, бронза, стекло, керамика, фарфор.
Шумы при работе индукции — это нормально
Многие пользователи пугаются звуков, которые издает индукционная панель. Важно знать, что следующие шумы являются нормой и не свидетельствуют о неисправности :
|
Звук
|
Причина
|
|
Потрескивание
|
Посуда из нескольких материалов (многослойное дно)
|
|
Свист
|
Высокая мощность и многослойная посуда
|
|
Гул
|
Высокие уровни мощности
|
|
Пощелкивание
|
Электрические переключения контуров
|
|
Шипение, жужжание
|
Работа вентилятора охлаждения
|
