Не просто стекло: из чего состоит панель под красивым фасадом

Когда смотришь на гладкую черную поверхность варочной панели AEG, кажется, что там пустота. На самом деле, внутри упаковано больше технологий, чем в среднестатистическом смартфоне. Каждый раз, разбирая такую панель для ремонта, я снова удивляюсь, как инженерам удалось все это компактно разместить.

Сверху вниз конструкция выглядит так:

1. Стеклокерамическая плита Ceran (толщиной 4-8 мм). Это не просто стекло. Это специальный материал с практически нулевым тепловым расширением — поэтому оно не трескается от перепада температур, когда вы ставите холодную кастрюлю на горячую зону. На нижнюю сторону нанесены контурные разметки и термочувствительные метки.
2. Нагревательные элементы (в зависимости от типа):

• Для Hi-Light (ленточных): спиральные элементы из особого сплава, уложенные змейкой под каждой зоной нагрева.
• Для индукционных: плоские медные катушки в корпусе из термостойкого пластика.

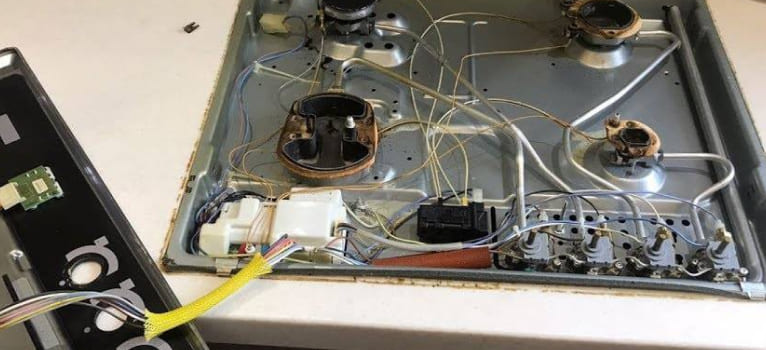

• Для газовых на стекле: обычные газовые горелки, но адаптированные под плоскую поверхность.

Совет мастера: Если посмотреть на панель сбоку при выключенном свете, иногда можно увидеть слабое свечение под стеклом — это не подсветка, а инфракрасные датчики наличия посуды. Они постоянно сканируют поверхность. Если вы поставите пустую кастрюлю с неподходящим дном, они «не увидят» ее, и конфорка не включится — это нормальная работа защиты, а не поломка.

Типы панелей AEG: эволюция нагрева от галогена до индукции

AEG предлагает три принципиально разных технологии. И это не маркетинг, а физика.

1. Галогеновые (сейчас почти не выпускаются, но еще встречаются в ремонте)
   Принцип: под стеклом находится галогенная лампа (как в прожекторе, но специальной конструкции). При подаче напряжения она мгновенно вспыхивает, создавая мощный инфракрасный поток, который греет и стекло, и дно посуды.

• Плюсы того времени: очень быстрый нагрев (быстрее чугунных блинов).
• Минусы: маленький ресурс галогенок (2-3 тысячи часов), высокое энергопотребление, сильный нагрев поверхности.
• Сервисный вердикт: Устаревшая технология. Ремонт сводится к замене ламп, которые уже сложно найти. Чаще рекомендуем замену на современную модель.

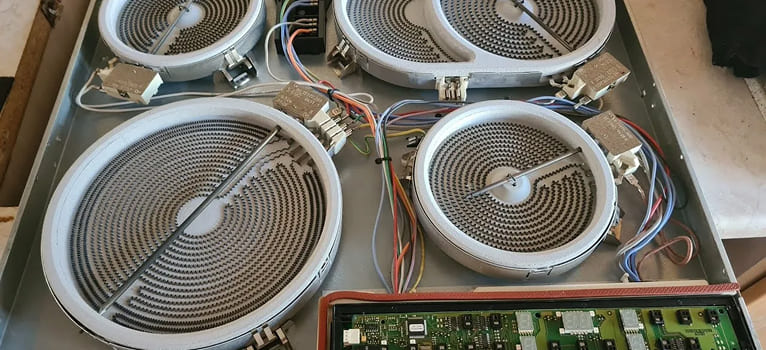

2. Hi-Light (ленточные нагреватели)
   Принцип: Усовершенствованные спиральные нагреватели из сплава Fe-Cr-Al. Раскаляются до 500-600°C за 5-10 секунд. Тепло передается стеклу, а от него — посуде.

• Плюсы: Дешевле индукции, прощает некоторую кривизну дна посуды, работает с любой посудой.
• Минусы: Высокая инерционность (долго остывает), КПД около 55-60% (много тепла уходит в воздух), поверхность сильно нагревается.
• Сервисный вердикт: Надежная рабочая лошадка. Частая поломка — перегорание нагревательной ленты (меняется целым блоком). Ремонт средней сложности.

3. Индукционные (Induction)
   Принцип: Фундаментально иной. Медная катушка под стеклом питается током высокой частоты (20-100 кГц) от инвертора. Создается переменное магнитное поле. Оно проникает сквозь стекло и наводит вихревые токи в дне ферромагнитной посуды (стальной, чугунной). Дно нагревается само от сопротивления металла. Стекло греется вторично, от горячей посуды, и не более 60-80°C.

• Плюсы: КПД 85-90%, мгновенный нагрев (вода закипает в 2-3 раза быстрее), безопасность (не обожжешься), точный контроль температуры.
• Минусы: Требует специальной посуды, дороже, может гудеть (работа высокочастотного инвертора).
• Сервисный вердикт: Технология настоящего и будущего. Поломки обычно связаны с выходом из строя электроники (инверторного модуля, блока питания). Ремонт сложный, требует квалификации и дорогих запчастей, но случается реже, чем у Hi-Light.

Совет мастера: Если не знаете, какая у вас панель, включите пустую конфорку на минимум и поднесите руку на расстояние 5 см над поверхностью через 10 секунд. Если уже чувствуется сильный жар — это Hi-Light. Если тепло еле ощутимое или его нет — индукция. Но лучше не делайте так с Hi-Light, чтобы не получить ожог.

«Мозги» системы: как электронный модуль управляет процессом

Сердце любой современной панели AEG — это модуль управления. Он делает всю интеллектуальную работу.

Алгоритм работы, когда вы ставите кастрюлю и выбираете мощность:

1. Распознавание. Сенсорная панель фиксирует касание. Инфракрасный датчик проверяет, есть ли в зоне нагрева предмет, и достаточно ли он велик (обычно от 8 см в диаметре).
2. Идентификация. Датчик определяет материал посуды (для индукции — ферромагнитный или нет).
3. Запрос мощности. Вы задаете уровень, например, «7» из 9.
4. Расчет. Процессор переводит ваш «уровень 7» в конкретную мощность в ваттах и температуру в градусах. Для индукции — также рассчитывает необходимую частоту тока для катушки.
5. Исполнение. Процессор отправляет команду на силовой блок. Тот начинает подавать напряжение на нагревательный элемент (для Hi-Light) или запускает инвертор (для индукции).
6. Коррекция в реальном времени. Термодатчик на дне зоны нагрева (или внутри катушки) 200 раз в секунду сообщает процессору текущую температуру. Если она превышает заданную, процессор дает команду «отключить нагрев». Как только температура падает ниже порога — «включить». Это называется широтно-импульсная модуляция (ШИМ). Именно так поддерживается точная температура.
7. Защита. Если датчик сообщает о перегреве (например, забыли на пустой конфорке сковороду), процессор немедленно отключает питание и выводит на дисплей код ошибки (например, «F-31»).

Совет мастера: Частая «болезнь» — панель самопроизвольно включается или выключается. В 70% случаев виноват не модуль управления, а залипание сенсорной кнопки из-за попадания влаги или жира под стекло. Прежде чем паниковать, попробуйте тщательно протереть и высушить поверхность в области управления.

Защита и безопасность: что не дает технике сгореть или причинить вред

Инженеры AEG заложили десятки систем защиты. Я как мастер чаще всего сталкиваюсь со срабатыванием этих систем, а не с их отказами.

1. Защита от перегрева (Thermal Cut-Out).
   В каждой зоне нагрева стоит аварийный термодатчик (биметаллическая пластина или термистор). Если основной датчик вышел из строя и температура превысила 300-350°C, этот аварийный размыкает цепь питания физически. Восстанавливается только после полного остывания.
2. Защита от детей (Child Lock).
   Блокирует всю сенсорную панель. Активируется долгим нажатием (3-5 сек) на спецкнопку.
3. Индикатор остаточного тепла (Hot Surface Indicator).
   Для Hi-Light панелей. Возле каждой конфорки светится красный светодиод, пока температура поверхности выше 60°C. Очень полезная штука.
4. Защита от «пустой» посуды (Pan Detection).
   Только для индукции. Катушка не включится, если на ней нет посуды с подходящим магнитным дном. Если снять кастрюлю во время готовки — нагрев прекратится через несколько секунд.
5. Автоотключение.
   После 6-12 часов непрерывной работы (зависит от модели) панель отключится сама. Защита от забывчивости.
6. Защита от скачков напряжения (Surge Protection).
   На входе питания стоит варистор. При резком скачке напряжения (удар молнии в линию) он резко снижает свое сопротивление и «сжигает» себя, принимая удар на себя и защищая дорогую электронику. После скачка панель может не включиться — причина часто именно в сгоревшем варисторе.

Система охлаждения: почему панель не плавится

Мощность в 7-10 кВт — это как 10-15 утюгов, работающих одновременно. Куда девается все это тепло?

1. Пассивное охлаждение. Все силовые элементы (симисторы, дроссели инвертора) установлены на массивные алюминиевые радиаторы, которые отдают тепло в воздух внутри корпуса.
2. Конвекция. Горячий воздух внутри корпуса поднимается вверх и выходит через вентиляционные щели по периметру панели (сверху, под стеклом). Холодный воздух засасывается снизу. Вот почему категорически нельзя перекрывать эти щели или ставить панель впритык к стене!
3. Активное охлаждение (в индукционных моделях). Когда температура внутри превышает 70-80°C, включается вентилятор (кулер), который прогоняет воздух через корпус. Его гул — норма, а не поломка.
4. Теплоотвод через стеклокерамику. Часть тепла (особенно у Hi-Light) просто излучается вверх и в стороны.

Совет мастера: Если индукционная панель стала очень громко гудеть и почти не выключать вентилятор — проблема. Скорее всего, забиты пылью вентиляционные решетки снизу корпуса или высохла термопаста на силовых транзисторах. Нужна чистка и обслуживание. Игнорирование приведет к перегреву и дорогому ремонту.

Особенности индукционных моделей: магия магнитного поля

Именно в индукционных панелях AEG раскрывается весь инженерный потенциал бренда. Здесь все крутится вокруг инверторного модуля.

Как это работает детально:

1. Сетевые 220В 50Гц выпрямляются в постоянный ток.
2. Инверторный модуль (на основе мощных транзисторов IGBT) «нарезает» этот постоянный ток, создавая переменный ток высокой частоты (20-100 кГц).
3. Этот высокочастотный ток подается на индукционную катушку.
4. Катушка генерирует высокочастотное магнитное поле.
5. Поле проникает в дно посуды. В металле (из-за его сопротивления) возникают вихревые токи Фуко, которые и производят нагрев.
6. Важно: частота тока влияет на глубину проникновения поля («скин-эффект»). Чем выше частота — тем тоньше слой прогрева. AEG использует адаптивную частоту для разных диаметров посуды.

Функция Booster/PowerBoost: Это не просто «включить на максимум». При активации Booster для одной конфорки инверторный модуль перенаправляет мощность с соседней катушки, временно объединяя их ресурсы. При этом вторая конфорка либо отключается, либо работает на минимуме. Через 10 минут система автоматически возвращается в обычный режим, чтобы не допустить перегрева.

Диагностика и ошибки: о чем говорит мигающий дисплей

Панели AEG умеют сами ставить себе предварительный диагноз. Коды ошибок — ключ к пониманию проблемы.

Как вызывается диагностика: Обычно при неисправности на дисплее начинают мигать сегменты или буквенно-цифровой индикатор показывает код. Иногда нужно нажать определенную комбинацию кнопок (например, «+» и «-» одновременно на 5 секунд).

Расшифровка частых кодов (общая логика, точную смотрите в мануале модели):

• E-11 / F-11: Ошибка связи между модулем управления и сенсорной панелью. Проблема в шлейфе или окислении контактов.
• E-21 / F-31: Ошибка датчика температуры в зоне 1 (или общий перегрев). Датчик мог сгореть или отойти контакт.
• E-25 / F-35: Аварийное отключение по перегреву. Панель остынет и может снова включиться. Если повторяется — ищите причину перегрева (закрыты вентиляционные отверстия, неисправен вентилятор).
• E-90 / F-90: Ошибка вентилятора охлаждения. Не крутится, заблокирован или оборван провод.
• E-67 / F-67: Ошибка сети (проблемы с питанием, скачок напряжения). Часто помогает полное отключение от сети на 15-20 минут.
• Мигают все сегменты или символы: Сбой в работе главного процессора. Требуется перезагрузка (отключить на 20+ минут) или ремонт модуля.

Совет мастера: Запишите код ошибки и модель панели (она на шильдике на корпусе). Погуглите «AEG [модель] ошибка [код]». Велика вероятность найти сервисный бюллетень или обсуждение на форуме с точным диагнозом. Это сэкономит время и деньги на диагностике.

Почему они ломаются: самые частые причины поломок

За годы я выявил типичные сценарии:

1. Скачки напряжения (40% случаев). Сгорает варистор, диодный мост, иногда — инверторный модуль. Лечение: установка стабилизатора напряжения на всю кухню.
2. Перегрев из-за плохой вентиляции (25%). Панель стоит вплотную к фартуку, сверху нависает шкаф, снизу забит мусор. Электроника «варится» и выходит из строя. Лечение: обеспечить зазоры 5-10 см.
3. Попадание влаги (15%). Особенно под сенсорные кнопки или в вентиляционные щели. Короткое замыкание на плате. Лечение: аккуратность при готовке, не лить воду на панель.
4. Механическое повреждение стекла (10%). Удар, падение тяжелого предмета, резкий перепад температуры. Лечение: осторожность, использование подходящей посуды.
5. Износ деталей (10%). Со временем (через 8-12 лет) высыхают электролитические конденсаторы на платах, подгорают контакты реле. Лечение: плановое обслуживание в сервисе.

Эволюция технологий AEG: что изменилось за 10 лет

Раньше панели были проще: механика, аналоговые схемы. Сегодня — это цифровые устройства.

• Раньше: Управление поворотными переключателями (потенциометрами). Сейчас — только емкостные сенсоры.
• Раньше: Релейное управление мощностью (вкл/выкл). Сейчас — точная ШИМ на симисторах или IGBT-транзисторах.
• Раньше: Одна температура для всей конфорки. Сейчас — зонный нагрев (FlexInduction), где одна большая катушка может нагревать несколько зон разной формы и размера.
• Раньше: Минимальный набор защит. Сейчас — интеллектуальные системы, которые следят за всем: от материала посуды до перекоса фазы в сети.
• Раньше: Ремонт сводился к замене «крупных кусков» — ТЭНа, переключателя. Сейчас — замена модулей, часто требуется программатор для прошивки новой платы.

Совет мастера: Если у вас старая, но рабочая панель AEG (старше 7-8 лет), берегите ее. Новые модели технологичнее, но ремонтопригодность у них ниже. Часто выгоднее отремонтировать старую, чем купить новую. Особенно это касается индукционных моделей среднего и высокого класса — они изначально рассчитаны на долгую жизнь.

Понимание того, как работает ваша варочная панель AEG, — это не просто любопытство. Это ключ к правильной эксплуатации, своевременному выявлению проблем и осознанному диалогу с сервисным инженером. Техника любит, когда к ней относятся с пониманием.
