Замена пускозащитного реле в холодильнике AEG

В процессе бесперебойной эксплуатации изнашивается любая техника. Это касается и пускозащитного реле, входящего в конструкцию холодильника. Оно представляет собой важный элемент. На неполадки в нем указывают определенные признаки. Замена пускового реле холодильника, цена которой невысока, проводится после диагностики и серии тестов.

Назначение пускового реле

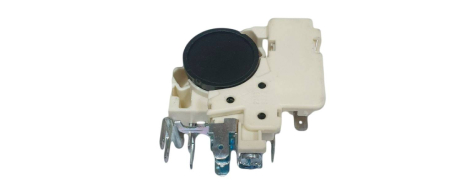

Пускозащитное реле представляет собой небольшую по размеру деталь. Ее основное назначение заключается в запуске холодильного оборудования. Это электромеханическое устройство, которое дополнительно обеспечивает защиту компрессора от избыточных нагрузок. Благодаря этой составляющей система может функционировать в нескольких режимах, что благоприятно сказывается на долговечности, а также надежности и возможности бесперебойной работы в течение продолжительного временного промежутка.

Соединение электрической цепи происходит при заданных параметрах. В число задач также входит подача напряжения на мотор-компрессор, то есть включение пусковой обмотки. Когда нагрузка на двигатель достигает максимального значения, пусковая цепь выключается. При этом прекращается подача тока. Благодаря этому обеспечивается защита от перегрузок и иных сбоев в стабильном функционировании.

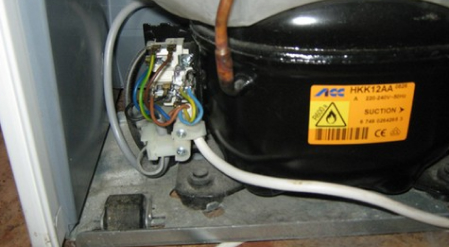

Расположение пускозащитного реле в холодильнике АЕГ

Когда нужна диагностика, ремонта или замена пускового реле холодильника, сначала требуется его обнаружить. При этом специалист принимает во внимание, что оно располагается в непосредственной близости от компрессора.

Человеку, имеющему опыт в подобном деле, хорошо известно, что эта деталь располагается в задней части агрегата. У специалиста, принимающего это во внимание, не возникает трудностей с поиском в процессе какого-либо обслуживания.

Мастер, которым будет производится замена пускозащитного реле, знает, что оно в зависимости от модели холодильника может жестко закрепляться на выводах компрессорного мотора или соединяться с применением гибких проводов.

Признаки поломки реле

Узнать, что замена пускозащитного реле холодильника необходима, можно по определенным явлениям. Речь идет, например, об:

1. Отсутствии реакции на попытки запуска двигателя холодильника. При этом требуется учитывать, что, если электричество поступает в нормальном режиме, то проблема может скрываться в ослабевшем в процессе эксплуатации оборудовании. В таком случае полная замена является обязательным условием.
2. Отсутствии перерывов в функционировании мотора. Специалистам хорошо известно, что он должен работать, делая перерывы на определенные временные промежутки.
3. Произвольной остановке мотора через короткое время после пуска. Наиболее часто причиной для этого является замыкание контактов обмотки.

Перечисленные признаки, свидетельствующие, что замена реле в холодильнике, стоимость которой невысока, необходима, не являются стопроцентным доказательством возникновения неисправности. Они являются поводом для проведения тщательной диагностики, а также серии тестов.

Ошибки, которые могут показываться при неисправном реле

Когда в холодильнике АЕГ возникают определенные неисправности, на дисплее высвечиваются соответствующие значения, способные сообщить, что замена реле в холодильнике (цена работы вычисляется персонально) необходима. Каждый код ошибки имеет особенности, например:

• F1, F2. При возникновение этих символов на экране специалист делает вывод о неисправности термостата.
• F3, F4, F5. Если возникают эти значения, то можно сделать вывод о поломке датчика температуры NTC.
• ?. Возникновение знака вопроса свидетельствует о появлении ошибки в функционировании термостата.
• -. Если мигает значок минус, то это является подтверждением неисправности температурного датчика или заклинивания заслонки. Но когда этот символ не горит постоянно, неисправность находится в элементах системы охлаждения, таких как вентилятор, капиллярный трубопровод. Еще такое явление указывает на утечку фреона.
• В. Появление этой буквы на дисплее свидетельствует о возникновении неисправности в датчике испарителя или утечке фреона.

Специалисты хорошо знают коды ошибок, подтверждающих, что замена реле на холодильнике обязательна, благодаря чему повышается эффективность диагностики.

Виды поломок реле

Специалистам хорошо известен перечень неполадок, которые позволяет ликвидировать замена реле на холодильнике (цена невысока). В их число входит:

1. Сбой во время работы. Речь идет, например, о ситуации, когда во время старта отсутствует подача тока на пусковую обмотку. В некоторых случаях не срабатывает ее отключение.
2. Отсутствие реакции на попытки включения компрессора при его полной исправности. О неполадке в реле можно сделать вывод, если не проходит команда, поданная с блока управления.
3. Замыкание в контактах электроцепи. Они приходят в негодность в результате естественного износа, а также перепадов напряжения и иных нежелательных явлений. Если проблема заключается в контактах, то ее можно обнаружить с помощью мультиметра.
4. Некорректная работа позистора. Его неправильное функционирование вызывает разнообразные сбои. При диагностике проверка осуществляется в холодном и нагретом состоянии.

Дополнительно к распространенным неполадкам, для устранения которых нужна замена реле компрессора холодильника, относятся проблемы с контактной планкой. О появлении подобной поломки может свидетельствовать отсутствие пропуска тока при замыкании контакта. Еще проблема присутствует, если планка залипает и не опускается.

Причины поломок реле

Неисправности пускозащитного реле могут быть спровоцированы разнообразными факторами. В число наиболее очевидных причин возникновения каких-либо сбоев или неполадок входит естественный износ, а также внезапные скачки напряжения в электрической цепи.

К дополнительным факторам, которые провоцируют поломки разнообразного типа, относится:

1. Появление сбоев в рабочей обмотке силового агрегата, входящей в конструкцию холодильника. При этом защитный механизм исправен, а срабатывание идет из-за упомянутой проблемы.
2. Размыкание контактов в цепи стартовой обмотки. В этом случае защитный механизм также остается исправным, но разъединение не происходит вовремя.
3. Ложное срабатывание при незначительном нагреве. При таких обстоятельствах защитный механизм неисправен с большой долей вероятности.

Специалисты хорошо понимают, что причин, из-за которых может потребоваться ремонт холодильника - замена реле, чаще несколько, поэтому нередко проводят всестороннюю диагностику.

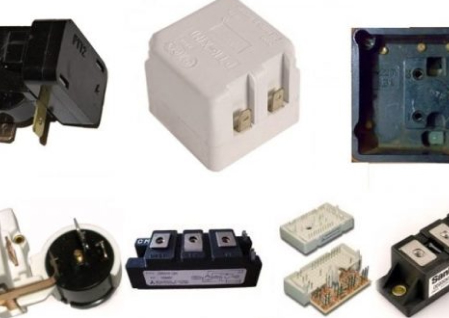

Разновидности реле

Пускозащитные реле, входящие в конструкцию холодильников, подразделяются на два основных типа. Речь идет о позисторной и индукционной. Каждая разновидность имеет особенности, с которыми хорошо знаком специалист.

Позисторное реле включает в себя конденсатор и позистор. Первый элемент располагается между двумя обмотками в компрессоре. Благодаря этому обеспечивается возможность смещения фазы - включение двигателя. Резистор соединяется с основной обмоткой. При пуске в условиях нормальной температуры его сопротивление мало.

Если речь идет об индукционном реле, то главным его элементом является соленоид. Его катушка последовательно соединяется с основной обмоткой компрессора. В момент пуска, когда ротор еще не начал движение, по цепи передается максимальный ток. При этом создается мощное магнитное поле, вовлекающее в катушку якорь с контактом. Через него проходит ток. Происходит замыкание от цепи основной обмотки и ротор набирают скорость.

Процесс замены реле в холодильнике АЕГ

Если в ходе диагностики была установлена необходимость демонтажа старой детали с последующей установкой новой, то ремонт производится следующим образом:

1. Холодильник с системой No Frost отключается от электрической сети. Необходимо вытащить шнур из розетки.
2. Выкручивается винт, отсоединяется от задней панели шланг. Его надо отодвинуть в сторону.
3. Выкручиваются винты, фиксирующие панель, после чего производится демонтаж.
4. Убираются проволочные зажимы, фиксирующие реле и конденсатор.
5. Производится демонтаж.
6. Ослабляется зажим и отсоединяется разъем. Это поможет полностью освободить реле.
7. Зажимы очищаются с помощью мягкой ткани, пропитанной спиртом.
8. Пусковой конденсатор устанавливается на новое реле, после чего производится подключение к разъему.

Дальше все действия производятся в обратном порядке. Уделяется особое внимание установке в прежнее положение проволочного фиксатора, а также вкручиванию винтов.

Стоимость замены реле в холодильнике

Цена замены пускового реле всегда рассчитываются персонально. Во внимание принимается бренд, а также модель холодильника. При этом в среднем цена составляет минимум 850 руб. Узнать, сколько стоит замена реле в холодильнике, можно, связавшись с сотрудниками нашего сервисного центра.
